Печной кирпич

Большая часть печей, построенных в 2000-х годах, была сложена из так называемого витебского печного кирпича (по крайней мере в МО). Это был стандарт: печной кирпич — означало витебский. Почему он стал называться печным — загадка. Могу предположить, что распространилось мнение, что в печной кладке должны быть непременно тонкие швы, иначе это не печь, ты не печник и все развалится (правда, впоследствии все оказалось не так однозначно). Соответственно, что бы получить тонкий шов необходим ровный по размеру кирпич. Единственный на тот момент (из бюджетных вариантов) кирпич обладающий нормальной геометрией был витебский. Вот так он и стал печным - конъюнктура рынка.

Если обратится на сайт производителя ОАО «Керамика», то там нет ни слова о том что они производят печной кирпич, производят они кирпич керамический рядовой полнотелый, согласно СТБ 1160-99. Приведен сертификат соответствия ГОСТ 530-207 (Кирпич и камень керамические), который не нормирует жаростойкость кирпича. Т.е. печным витебский кирпич становился только при пересечении границы РБ — РФ.


Термическое разрушение печного кирпича

На печной кирпич как таковой не существует стандарта, зато существует стандарт на кирпич глиняный для дымовых труб ГОСТ 8426-75. Его отличие от обычного рядового в том, что у него нормируется жаростойкость, он предназначен для кладки кирпичных и футеровки железобетонных промышленных дымовых труб при температуре нагрева кирпича не более 700 С. Такой температурный предел применения обусловлен тем, что в составе кирпича присутствует кварц (песок). При 573 С кварц переходит в другую кристаллическую модификацию с увеличением объема и коэффициента теплового расширения, подробнее об этом можно прочитать в книге Ю. М. Хошева
X
Хошев Юрий Михайлович
Хошев Юрий Михайлович

Родился в 1945 г., окончил МИФИ. Доктор физико-математических наук, специалист в области высокотемпературных процессов и технологий. Выйдя на пенсию, в порядке хобби занялся изучением физических процессов в русских паровых банях и газодинамики бытовых печей. Опубликовал ряд книг и более двух десятков статей в специализированных периодических изданиях по этим темам. Является почетным членом Московской Гильдии Печников.

e-mail: kho45 (а) mail.ru


"Дачные бани и печи", стр 438.

Довелось и нам немало поработать с витебским печным. Поскольку работаем давно и периодически осуществляем ТО, ревизии и ремонты своих печей накопился некий опыт, в том числе по использованию т.н. печного кирпича.

Отечественная традиция печестроения рекомендует футеровать топливники печей шамотным кирпичем, а остальная часть конвективной системы может выполнятся из красного кирпича. Так вот оказалось, что витебский кирпич сильно разрушается в нижнем ярусе печей — первых дымооборотах или колпаках. Он растрескивается и отслаивается пластинками. Было замечено, что пласть кирпича (кладка на ребро) держит температуру лучше, чем ложек или тычек.

Фотографии показывают разрушения печного кирпича в каналах и полостях печей.

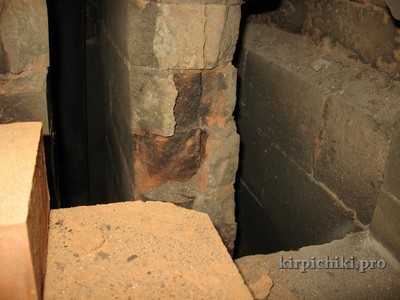

Разрушение печного кирпича.
Разрушение витебского кирпича в первом ярусе печи-камина. Видна трещина на кирпичной рассечке и расслоение кирпичной кладки печи.

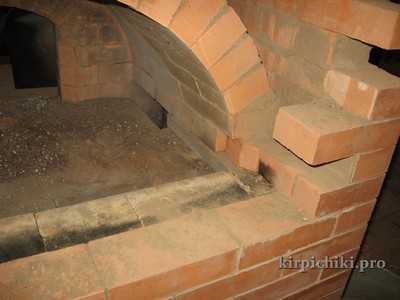

Витебский печной кирпич, пяты свода.
Выкрашивание пят свода в русской печи Теплушке.

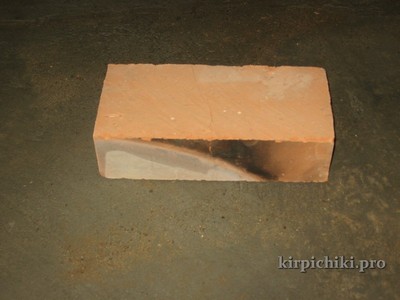

Печной кирпич, трещина.
Трещина в кирпиче задней стенки русской печи - Теплушки.


Печной кирпич на улице

Много печных труб сделано из витебского. И большинство (есть и исключения) из них начинает осыпаться. Процесс наиболее выражен на карнизах трубы и выдры, т.е. на плоскостях, куда может попасть вода с большей вероятностью. Затем, через 2-3 года (или как повезет) начинают выкрашивается вертикальные поверхности трубы, отслаиваться пластинками и осыпаться. Зонты на трубе помогают, но не так чтобы очень.

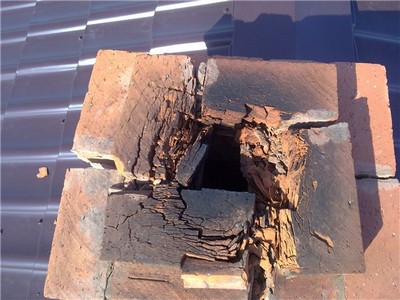

Оголовок из печного кирпича.
Разрушение оголовка трубы за год.

Фотография с форума печников stroiteli.info.

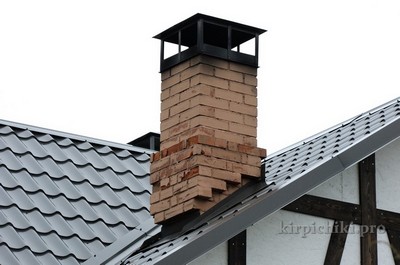

Разрушение выдры дымовой трубы. Печной кирпич витебский 1 цех.
Разрушение выдры дымовой трубы. Трубе около 3 лет. Кирпич покрашен какой-то краской.

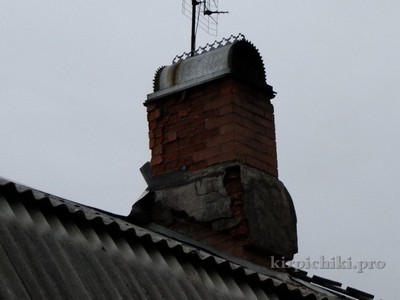

Кирпич для печей на крыше разрушается.
Этой трубе из витебского кирпича около 13-14 лет. Сначала стала разрушаться выдра, лет через 5 ее оштукатурили цементным раствором. Через пару лет штукатурка стала отваливаться с кусками кирпича.


Витебский печной vs Воротынский

Довелось много поработать в одной деревне в Калужской области. Рядом находился кирпичный завод в г. Воротынск, сайт завода. Работали как витебским печным кирпичем М200, так и воротынским рядовым. Какой марки был последний — неизвестно, самый дешевый. Ввиду дешевизны и доступности последнего из него клали все трубы — а это около 10 печей, первые из которых постоены зимой 2004 года. Характерно, что ни одна из труб из воротынского кирпича не осыпалась абсолютно, хотя все они стоят без зонтов.

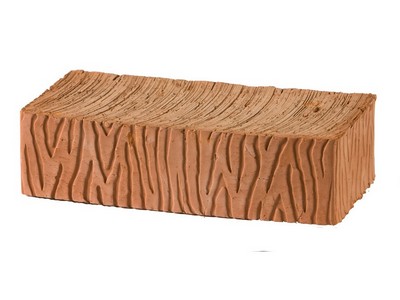

Воротынский кирпич.
Воротынский кирпич. На вид кривоватый и зачастую с трещинами.

По ходу строительства спонтанно произошел один эксперимент. Хозяин выложил из остатков кирпича дорожку во дворе — половину из витебского, половину из воротынского. Поскольку я часто бываю там, то имел возможность понаблюдать. Результаты эксперимента на фотографиях.

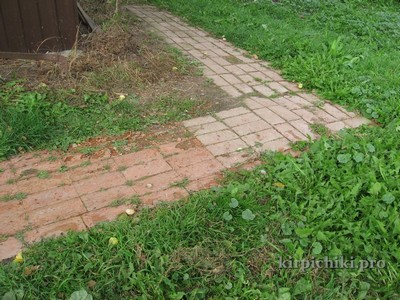

Витебский и воротынский кирпичи.
Дорожка из воротынского и витебского "печного" кирпича через год после настилки.

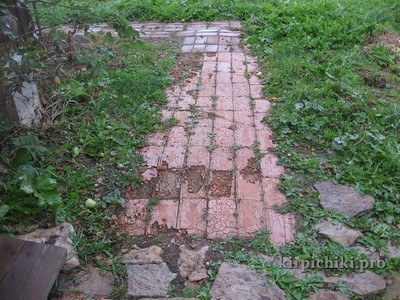

Печной и воротынский кирпич.
Тоже самое, другой ракурс.

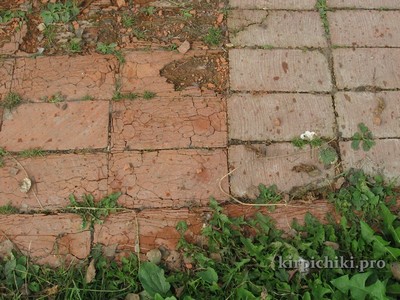

Печной кирпич через 2 года в земле.
Вблизи, слева - витебский печной, справа - воротынский кирпич.

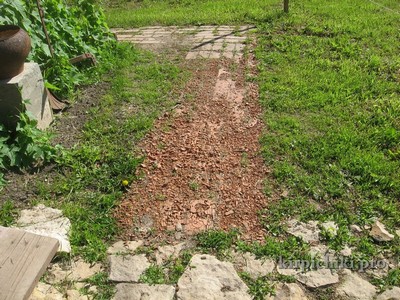

Труха печного кирпича.
Через два года от начала эксперимента. Витебский кирпич превратился в труху. В эксперименте участвовал кирпич 1 цеха, но замечено, что кирпич 2 цеха разрушается точно так же.

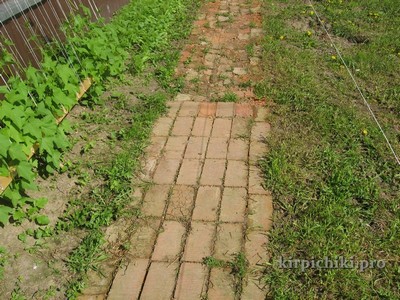

Воротынский кирпич против печного - гут.
То же. За два года в земле воротынский кирпич практически не изменился.

Таким образом, за два года витебский кирпич рассыпался в труху, а воротынский не изменился. Почему так происходит — неясно. Если их сравнить свойства, морозостойкость — то они похожи, см. таблицу. Данные с сайтов производителей.


  Витебский Воротынский
Морозостойкость, циклов 25-35 35
Водопоглощение, % не менее 8 9 - 11
Марка М200 М100 - М125
Масса, кг 3,8 3,5
Теплопроводность, Вт/мК 0,615 - 0,635 0,53

Однако, витебский кирпич плотнее и тяжелее. По паспорту водопоглощение примерно одинаково, но на практике воротынский кирпич поглощает воду значительно быстрее, за минуту его можно вымочить полностю, он как-бы вскипает пузырями при погружении его в воду. А вот чтобы насытить водой витебский «печной» нужно 5 — 10 минут.

Можно предположить, что в воротынском кирпиче размер пор крупнее (или они лучше соединяются между собой). При этом вода при замерзании может распространятся по кирпичу и воздействие расширения льда будет меньше. А в витебском - напротив — в замкнутых порах лед оказывает бОльшее разрушающее воздействие. Это всего лишь гипотеза, однако факт на лицо.

Это не реклама воротынского кирпича, просто он оказался под рукой. Возможно, местный кирпич какого-нибудь завода поведет себя не хуже. Но, к сожалению, как показывает практика - все очень непостоянно. Меняется время, руководство заводов и пр. - меняется ассотримент и свойства кирпича, сегодня он один, а завтра - ???


Выводы

Витебский кирпич очень хороший — ровный, звонкий и крОсивый. Применять его можно в облицовке печей (втором контуре), дымосборнике камина или русской печи, во втором ярусе (колпаке) печи. А изготавливать из него узлы подверженные сильному нагреву не стоит. Не надо применять его и на наружных частях дымовых труб.

Как известно, лучшая рыба - это колбаса, а лучший красный печной кирпич на сегодня это - ШБ-8.
